Desbobinador sin eje con apilador transportador

Corte continuo

Esta máquina es adecuada para cortar transversalmente rollos gigantes , como papeles , pegatinas adhesivas , películas de plástico gruesas o  algunos materiales laminados , en láminas de cualquier tamaño necesario con alta velocidad y alta precisión.

Es el equipo ideal para la industria de fabricación de papel  , plástico , impresión  y envasado de alimentos.



Materiales adecuados

√ 30-500 g de papel variado (papel kraft, papel artístico, papel siliconado, papel estucado, papel de periódico, etc.)

√ Etiqueta adhesiva (papel adhesivo)

√ Diversos laminados (film a film, film a papel)

√ Grosor de la película ≥30 micras

√ No tejido, etc.



Características

1. Tablero de yeso de fuselaje de 16 mm de grosor para garantizar un funcionamiento estable.

2. Todos los rodillos de goma están fabricados en poliuretano para una larga vida útil.

3. Todos los rodillos guía de aleación de aluminio se procesan con equilibrio dinámico y oxidación endurecida.

4. Todos los ejes de las cuchillas están fabricados en acero n.° 45 recubierto con cromo endurecido de 100 μm de espesor y se procesan con equilibrio dinámico.

5. Todos los electrodomésticos cumplen con la norma de certificación 3C de China.

6. Rodillo de tracción con control síncrono mediante servomotores que proporciona alta precisión.

7. El sistema de control PLC Panasonic de Japón con pantalla táctil ofrece gran comodidad al operador, con funciones como parada automática al alcanzar el diámetro de desenrollado, ajuste de la longitud de corte, etc.

8. Desbobinador con eje y carga automática neumática para rollos jumbo pesados. Sistema de guía de banda mediante sensor ultrasónico para corregir el borde de los rollos y garantizar una alimentación precisa.

9. Unidad neumática de rodillos oscilantes con variación automática de velocidad que garantiza una alimentación estable de la banda a alta velocidad.

10. El robusto soporte de cuchillas de fundición y la cuchilla de corte de acero de alta calidad garantizan un corte limpio y una larga vida útil.



Parámetro principal

Modelo	HQJ-1100W	HQJ-1400W	HQJ-1600W
Ancho máximo de carga del rollo jumbo (mm)	1100	1400	1600
Diámetro máximo del rollo jumbo de carga (mm)	Φ1400	Φ1400	Φ1400
Peso máximo de carga del rollo jumbo (kg)	2000	2000	2000
Desenrolle el diámetro del núcleo interior del tubo de papel	3” (76 mm) y 6” (152 mm)	3” (76 mm) y 6” (152 mm)	3” (76 mm) y 6” (152 mm)
Sensor de guía web	Sensor ultrasónico	Sensor ultrasónico	Sensor ultrasónico
Longitud de corte (mm)	20-2000	20-2000	20-2000
Precisión de corte (mm)	±0,2	±0,2	±0,2
Velocidad de corte (cortes/min)	30-180	30-180	30-180
Sistema de recorte de bordes	Ventilador que sopla	Ventilador que sopla	Ventilador que sopla
Espesor de corte	30-500 g/m²	30-500 g/m²	30-500 g/m²
Potencia total (kW)	10	14	17
Fuente de alimentación	380 V, 3 fases, 50 Hz	380 V, 3 fases, 50 Hz	380 V, 3 fases, 50 Hz
Suministro de aire	0,6-0,8 Mpa, 0,8 m3/min	0,6-0,8 Mpa, 0,8 m3/min	0,6-0,8 Mpa, 0,8 m3/min
Peso (kg)	2500	2800	3000
Dimensión total (mm)	6000*2800*1400	6000*3000*1400	6000*3200*1400



Configuración estándar

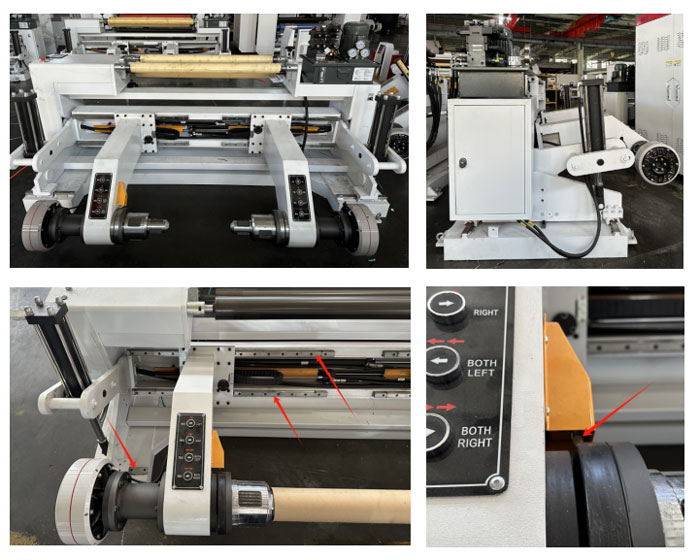

1. Desbobinado sin eje

Desbobinador sin eje con elevación hidráulica automática . Incluye mandril escalonado de 3" y 6" de serie .

>  Sistema hidráulico  para levantar rollos grandes jumbo desde el suelo.

Brazos mecánicos con movimiento independiente sobre riel mediante accionamiento hidráulico. Fácil de usar con un solo botón.

>  Freno de polvo magnético  20 kg * 2 piezas para control de tensión de desenrollado.

> Material de la maquinaria: Fuselaje de acero fundido y chapa de acero de 20mm de espesor.

>  Sensor de proximidad para el cálculo automático del diámetro de los rollos de desenrollado.

> Especificaciones estándar:

Diámetro máximo del carrete: 1400 mm

Peso máximo del carrete: 2000 kg

Tamaño del núcleo interno: 3” (76 mm) y 6” (152 mm)

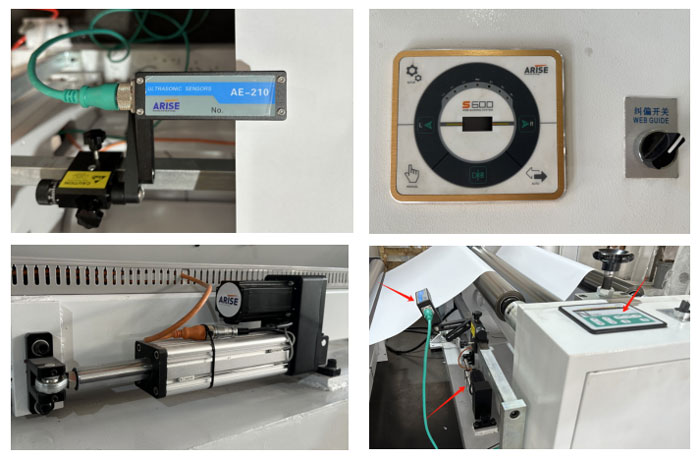

2. Sistema de guía web.

Equipado con un sistema de guía de banda Arise  para la detección de bordes. Garantiza una alimentación precisa del material.

> Sistema de guía web con control tanto automático como manual

>  Sensor ultrasónico de alta precisión  que detecta fácil y rápidamente varios bordes de la banda.

> Incluye sensor ultrasónico, controlador y motor correcto .

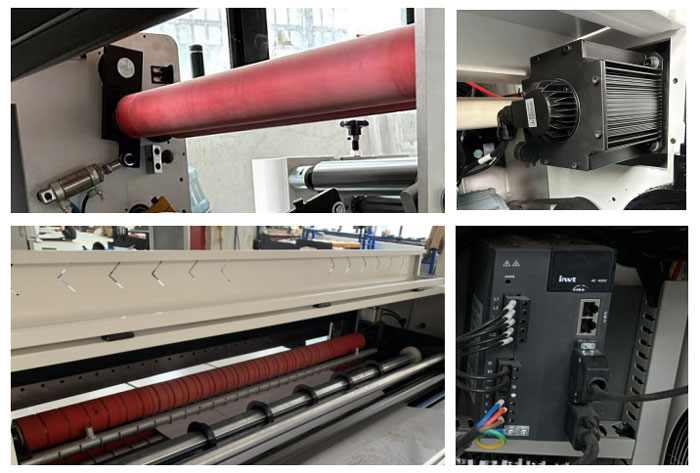

3. Sistema de tracción

> Rodillo de goma  con tracción y material TPU  para un uso prolongado.

>  Rodillo de goma de presión  con control neumático ajustable para un control perfecto de la tensión.

>  Rodillo de tracción frontal  con  control de servomotor (controlador de motor) para un corte de alta precisión  y rodillo de tracción posterior  con motor accionado para alimentar el material.

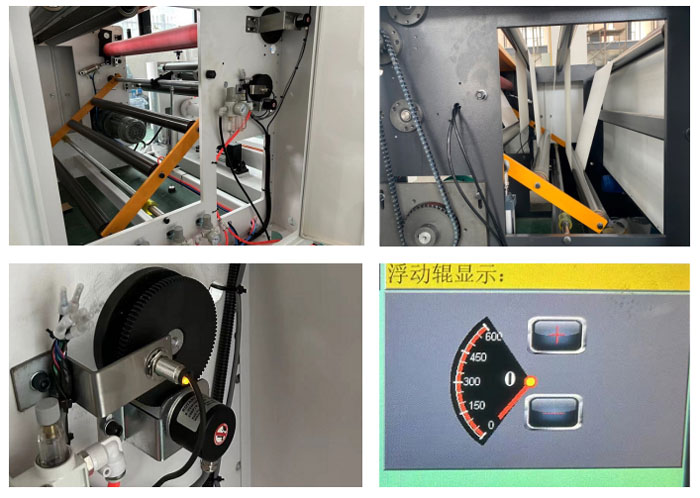

4. Rodillo de baile

> Unidad de rodillo bailarín neumático  para variación automática de velocidad y asegura una alimentación de banda estable bajo funcionamiento a alta velocidad.

> El codificador  para rodillo bailarín detecta la posición con precisión, que se muestra en la pantalla táctil, y la velocidad de tracción se puede ajustar en función de la posición del rodillo bailarín.

> Visualización de tensión del rodillo bailarín en pantalla táctil y ajuste.

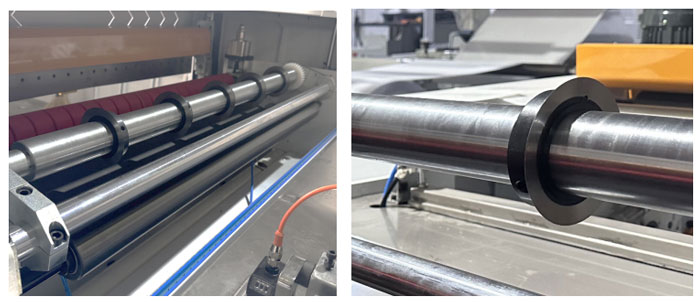

5. Función de corte (tres cuchillas)

>Cuchillas rotativas que pueden moverse a cualquier lugar según los requisitos.

>Sistema de soplado de materiales de desecho para soplar los desechos recortados.

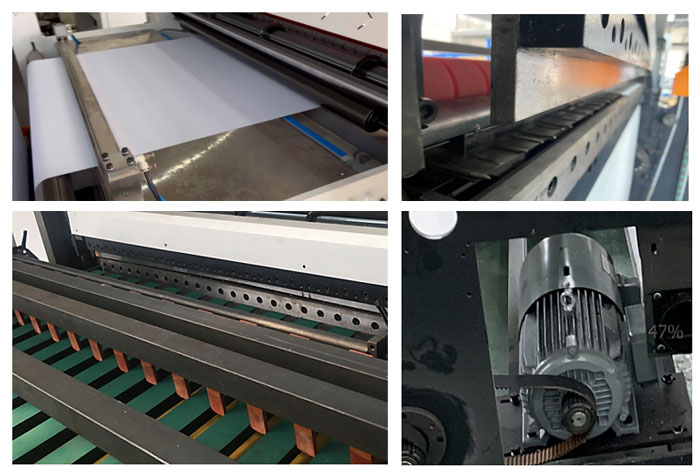

6. Unidad de corte

>  Portacuchillas de fundición de alta resistencia , la cuchilla inferior es fija y la cuchilla superior es móvil.

>  Servomotor con controlador  para controlar la longitud de corte de la banda con alta precisión.

> La cuchilla de corte de acero de alta velocidad  (2 juegos) garantiza una calidad de corte perfecta y una larga vida útil (un juego tiene una vida útil de 5 a 6 años y la cuchilla se debe afilar cada 6 a 8 meses)

> El motor de CA de freno  que impulsa el movimiento de subida y bajada de la cuchilla de corte sobre los rieles guía Hiwin  es esencial para lograr una rápida acción de parada y retención.

>  Antiestático  para tratamiento de doble cara.

> Cuchilla de corte rotatoria para cortar antes del corte transversal

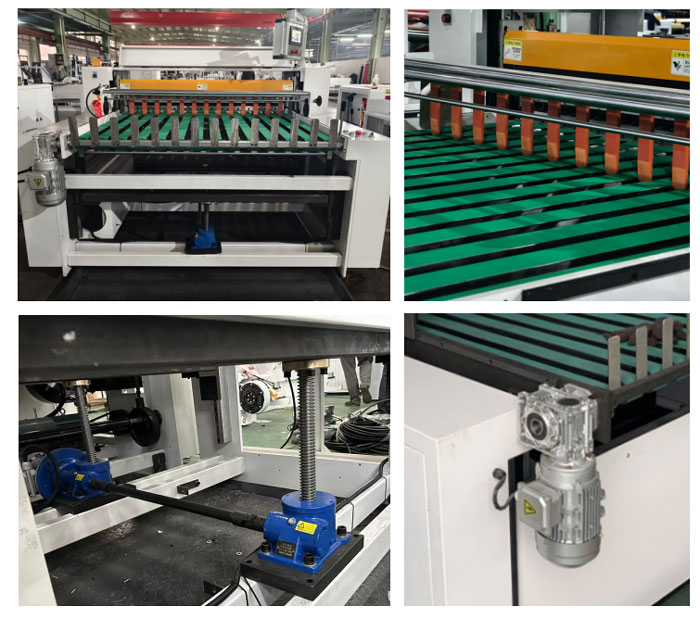

7. Apilador transportador

>El apilador transportador móvil  permite que el operador ajuste fácilmente la cuchilla de corte.

>El transportador, accionado por un motorreductor, funciona automáticamente en alineación con el funcionamiento de la máquina principal.

>El elevador automático del apilador , accionado por un motorreductor con varillas roscadas, ajusta su altura automáticamente en función de la velocidad de corte.

>La función ON/OFF del dispositivo de posición de la hoja móvil está gobernada automáticamente por el PLC.

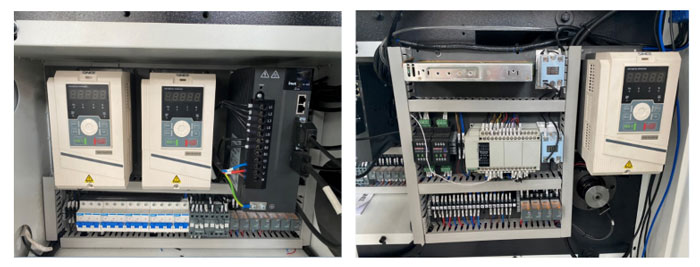

8. Unidad eléctrica/pantalla táctil con sistema PLC

Todos los electrodomésticos cumplen con el estándar de certificación 3C de China  . Son seguros y duraderos.

> La disposición de la placa de control electrónico ha sido cuidadosamente diseñada, organizada de forma ordenada y ocupa un área pequeña.

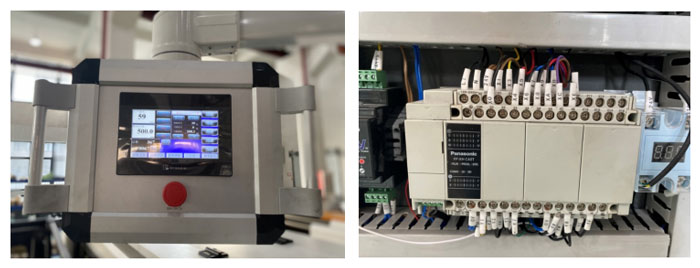

9. Pantalla táctil con sistema PLC

> Pantalla táctil colorida  y PLC (Panasonic, Japón) .

> Idioma chino e inglés en la pantalla táctil

>  Función de ajuste de longitud de corte  y cantidad de corte  .

> Función de diagnóstico de problemas en la pantalla táctil, si ocurre algún problema, puede consultar la página de E/S para encontrarlo.



OPCIONAL:

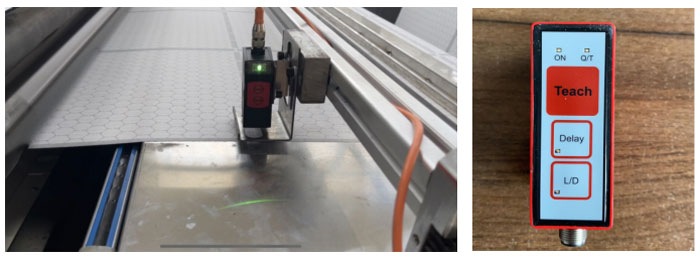

1. Sensor de código de color LEUZE alemán

> Código de color de marca líder a nivel mundial que podría seguir correctamente la impresión de las marcas de los ojos y cortar con alta precisión
